Maquette de scierie avec machine à vapeur

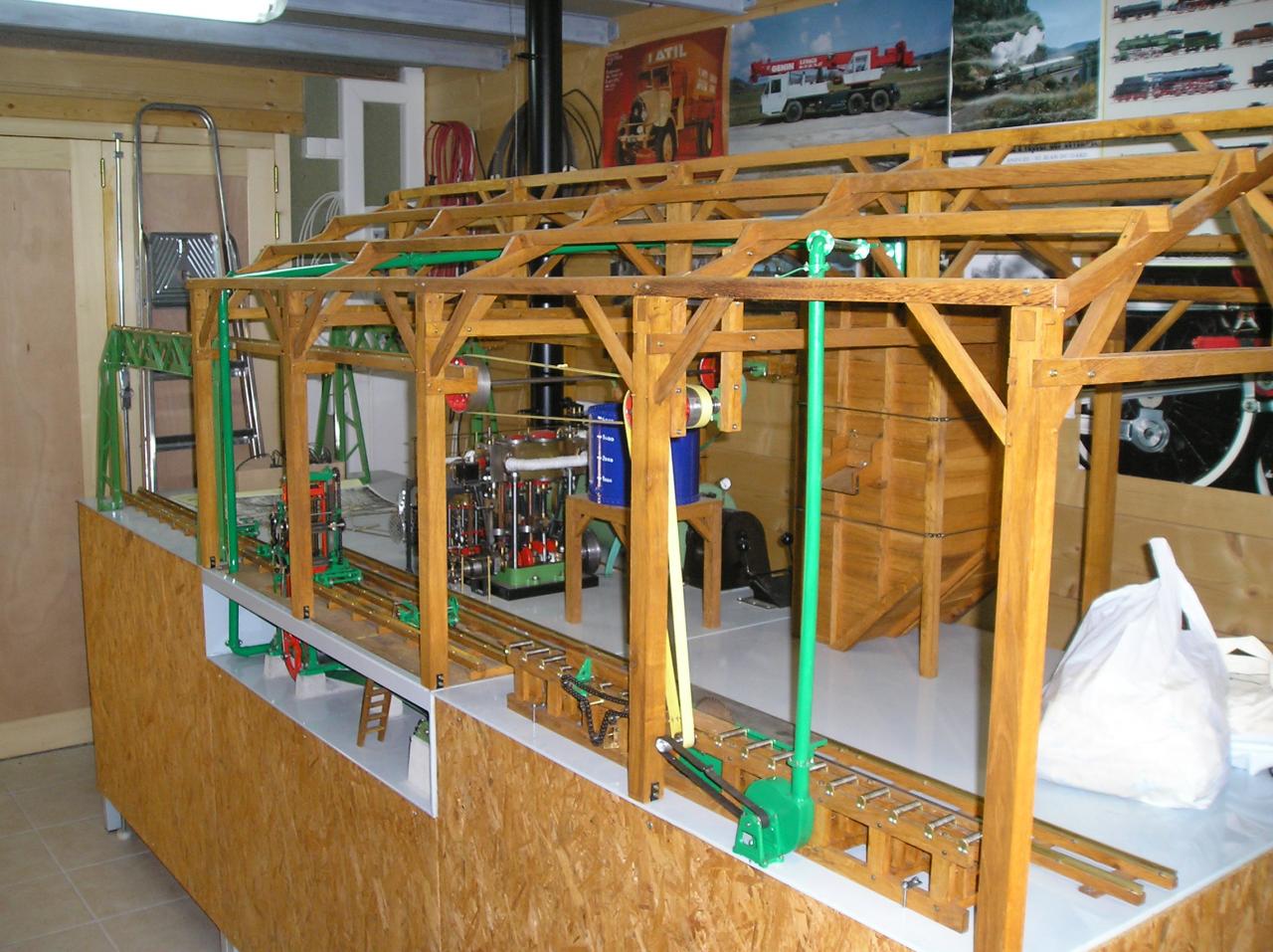

Cette maquette au 1/10 fait 5m de long par 1,2m de large, et a neccessité env 2000h de travail pris sur les loisirs pendant 8 ans.

 Tous les éléments ont été fabriqué individuellement de A à Z (rien n'a été acheté tel quel dans le commerce)

La chaudière et les 2 châssis ont été repris sur une scierie qui existe et travaille encore à Sirod, dans le Jura.

Le pont roulant a été repris sur un pont situé dans une usine désafectée, les moteurs a vapeur copiés sur des modèles du commerce. La déligneuse est une Vierzon reprise d'après une photo...

Toutes ces machines fonctionnent réellement ! (voir vidéo en bas de page)

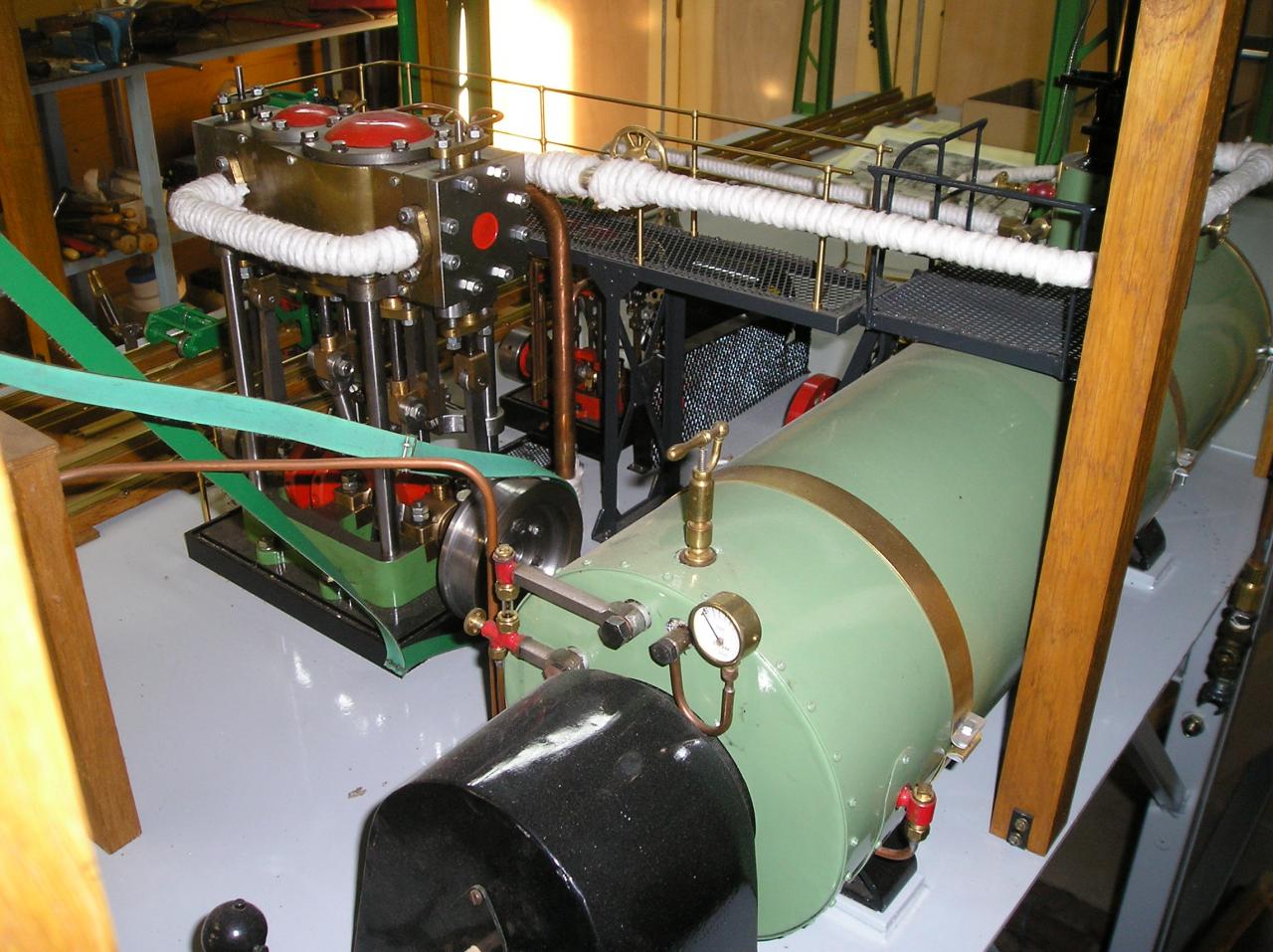

La chaudiere est la copie de la vraie, de marque Wolf de 1940.

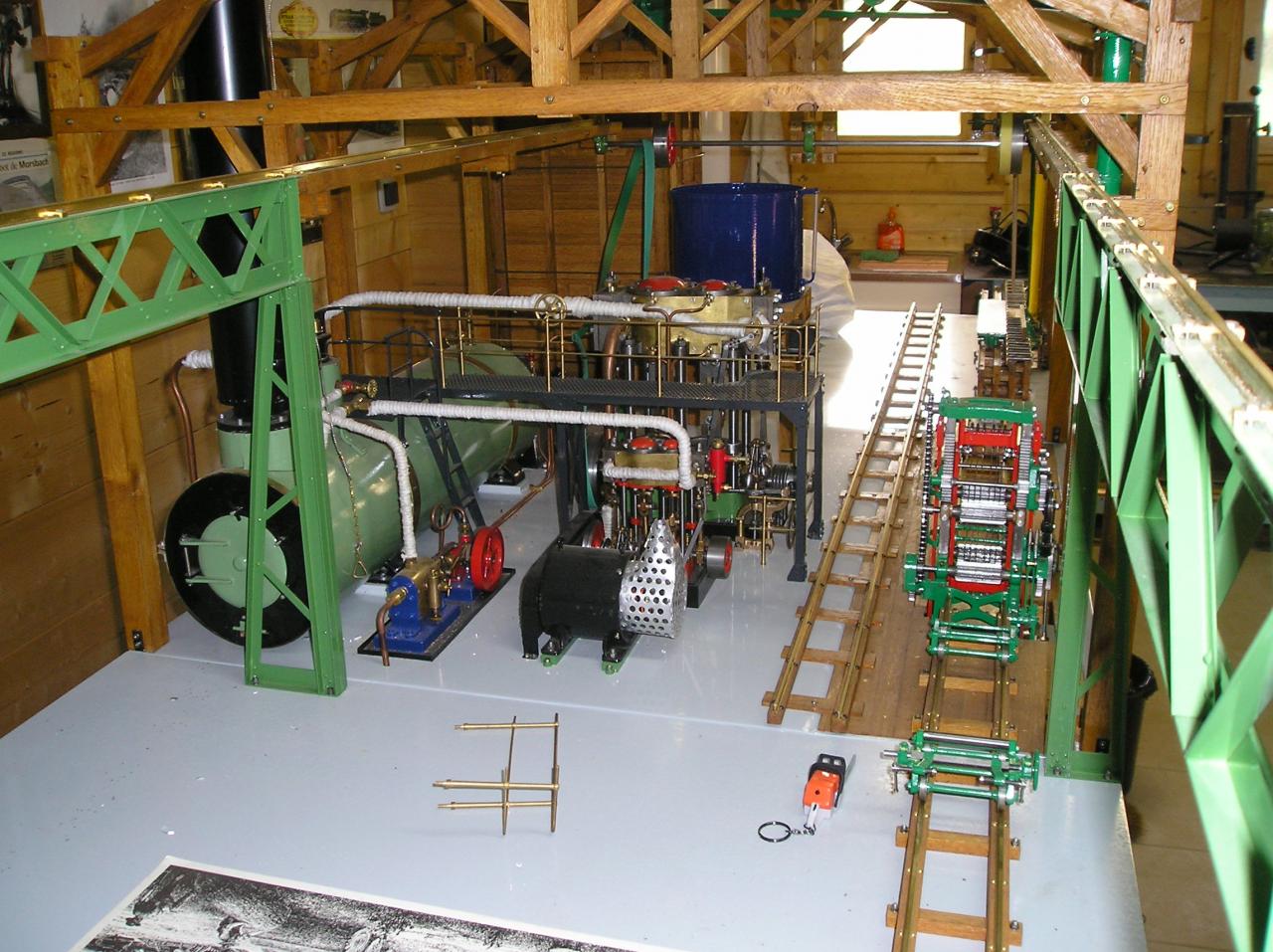

Celle du modèle réduit a été éprouvé a 9 bars, elle comporte 55 tubes d'eau plus la surchauffe (chauffe au bois dans un foyer en brique en sous sol), l'alimentation en eau par une pompe a vapeur, les moteurs à vapeur sont à 2 cylindres compound (le petit fait tourner l'alternateur,le plus gros actionne le châssis vertical et la déligneuse)

Le châssis et la déligneuse possèdent chacun un aspirateur à sciure qui est évacué dans le sciurié en passant par le cyclone.

Le pont roulant est entièrement fonctionnel, il est commandé par un pupitre dans la table,

Pour finir les camions sonts des Berliet, fafriqués principalement en bois sauf les chassis, suspension, plumet et trique bal du grumier qui sont en acier et alu

Elle est aujourd'hui exposée au musée de Clairvaux-les-lacs (Jura)
